Arcadef Evolution Pneumatique

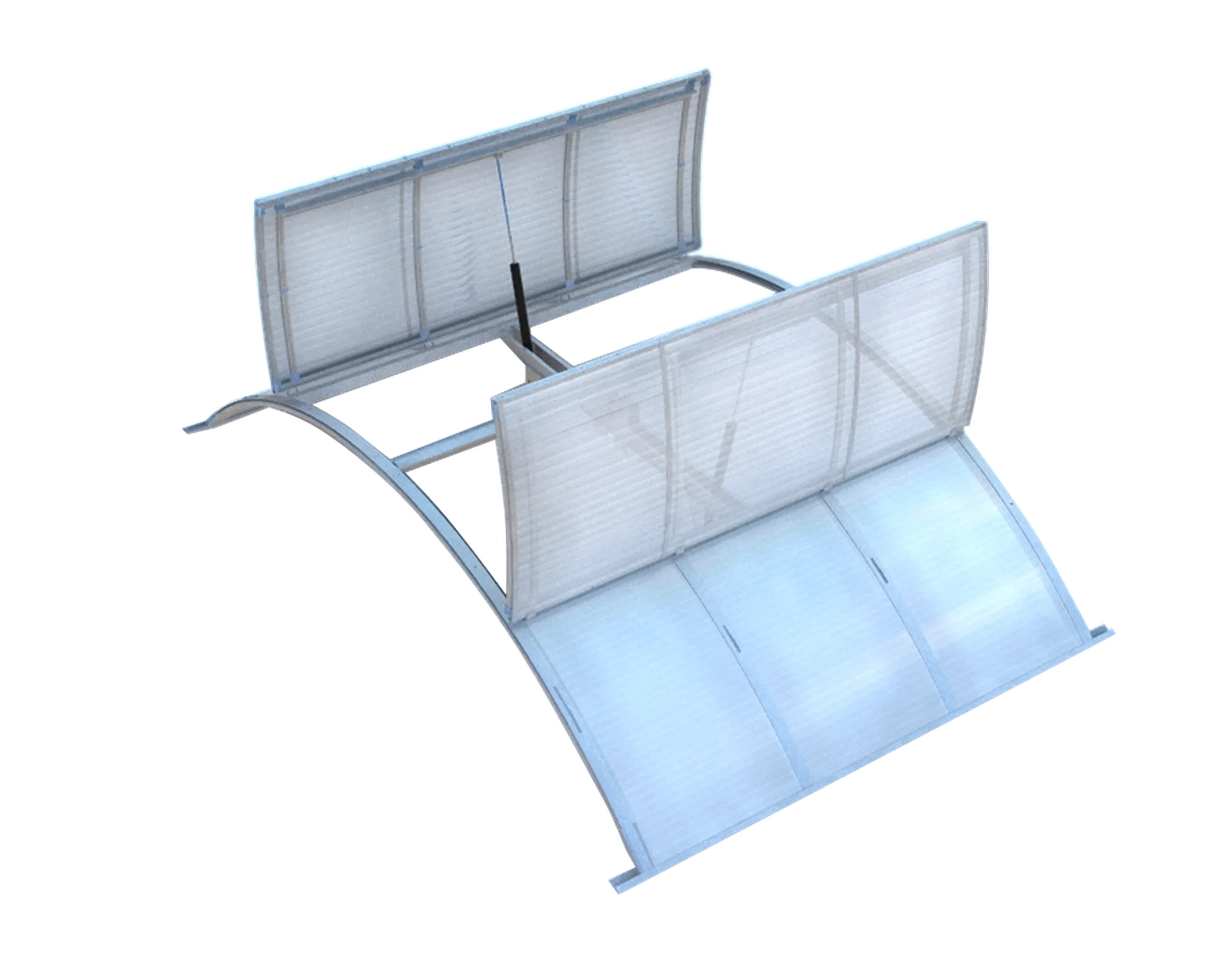

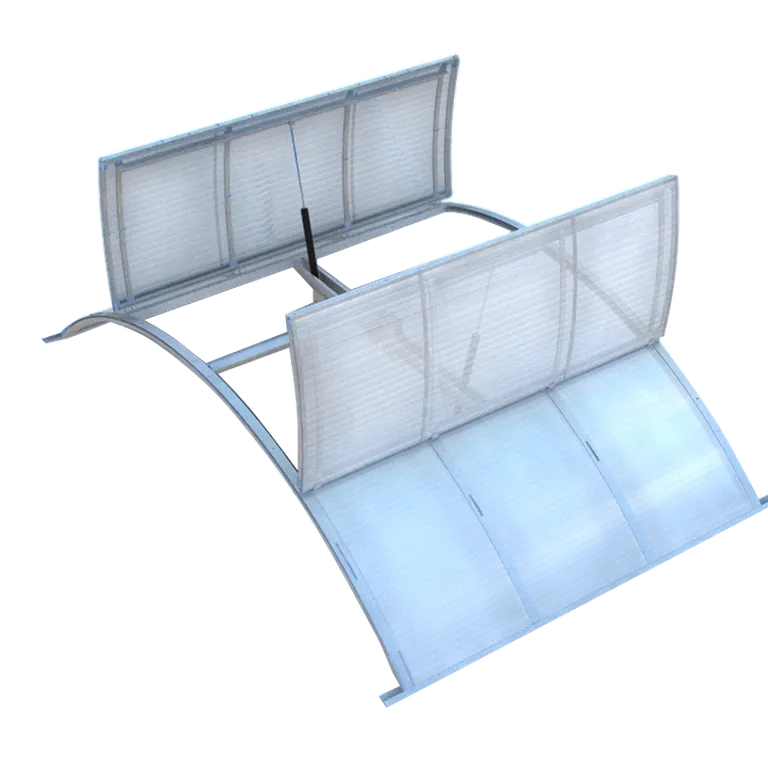

Ouvrant de désenfumage à double vantail intégré dans une voûte.
Arcadef GD
)
Informations produit
L'exutoire de fumées Arcadef GD à double ventail répond aux fonctions de désenfumage naturel. Des joints périphériques sont ajoutés pour renforcer l'étanchéité à l'air. Certifié CE & NF, cet exutoire de fumées s’adapte parfaitement (et uniquement) à la Voûte Arcade pour combiner désenfumage naturel et éclairage naturel. Il est installé sur les toitures de type étanchéité, bac sec. Il dispose de très bonnes valeurs aérauliques : Aa jusqu'à 5,95m².
Points forts du produit
- S'adapte parfaitement à la fonction éclairage naturel de la Voûte Arcade ayant une corde de 2.6 à 5 m
- Excellente performances aérauliques (SUE) : Aa jusqu'à 5,95 m²
- Kit aération électrique disponible en option
- 4 dimensions disponibles (190 x 202cm ; 190 x 309cm ; 250 x 202cm ; 250 x 309cm)
Informations techniques
Dimensions
Dimensions de trémie : longueur 1900 mm et 2500 mm ; largeur 2020 mm et 3090 mm.
Types de remplissage
| Type de remplissages | Coefficient de transmission thermique Ug (W/m².K) |
| PCA 10, 4 parois, opale | 2,9 |
| PCA 16, multi-parois, opale | 1,9 |
Téléchargements
Declarations (DOI, DOP, DOC)
Fiches de Données Technique
Guide d'installation
)
Arcadef Roof
Ouvrant de désenfumage naturel pneumatique dans voûte à double ventail.
)
Pyropass Evolution RPT
Exutoire de fumées RPT conçu pour les toitures étanchéité.
)
Pyrodôme Evolution Treuil
Lanterneau de désenfumage naturel pour toiture étanchéité
)
Pyromax Electrique
Lanterneau de désenfumage naturel à commande électrique.
)
Rooflam Evolution Treuil
Ouvrant de désenfumage naturel destiné aux toitures sèches.
)
Pyrodôme Evolution Pneumatique
Trappe de désenfumage naturel facilitant l'accès au toit.
)
Pyrodôme Evolution Electrique
Trappe de désenfumage naturel utilisée pour toiture de type étanchéité.
)
Pyrotop
DENFC spécialement conçu pour les cages d'escalier.
)
Rooflam Evolution Pneumatique
Lanterneau de désenfumage naturel destiné aux toitures sèches.
Foire aux questions
Quels bâtiments nécessitent l’installation de l’Arcadef GD ?
Elle est recommandée pour les bâtiments nécessitant une solution de désenfumage naturel, de ventilation naturelle et d’éclairage naturel comme les ERP, ERT et bâtiments industriels.
Quelle est l’angle d’ouverture des vantaux de l’Arcadef GD ?
Les vantaux de l’Arcadef GD s’ouvrent à 100° pour garantir une évacuation optimale des fumées.
Dans quels types de bâtiments peut-on installer l’Arcadef GD Évolution Pneumatique ?
Ce produit est adapté pour une installation sur tous types de bâtiments, y compris les Établissements Recevant du Public (ERP), les Établissements Recevant des Travailleurs (ERT), et les bâtiments industriels.
